Взрыватели ударного действия

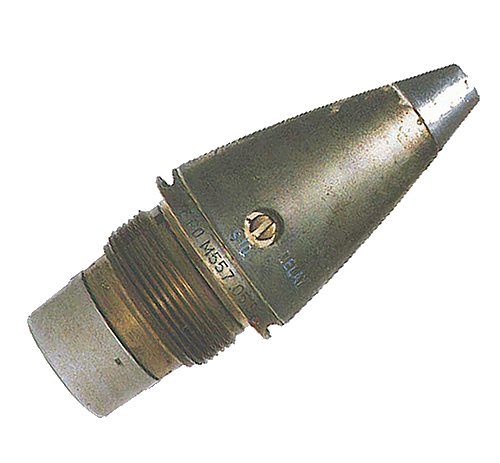

Это американский M557, осколочно-фугасный (HE) взрыватель, осколочного, замедленного действия и действия с задержкой 0,05 с

Взрыватель M557 используется в артиллерийских снарядах для создания различных эффектов при взрыве. Он настраивается на замедленное или мгновенное действие в зависимости от задач, стоящих перед экипажем. Задержка 0,05 секунд позволяет снаряду проникнуть в цель перед взрывом, что повышает его эффективность против укреплённых объектов или техники, увеличивая поражение осколками.

Ударный взрыватель, осколочный с задержкой: — 0,05 сек;
Цвет: — металл;
Материал: — металлический корпус;
Общая длина: — 12,7 см;
Длина: — 9,9 см;
Общий диаметр: — 6,1 см;
Диаметр резьбы: — 5,1 см;
Вес: — 620 г;
Механизм самоликвидации: — отсутствует;
Активация взрывателя: — 50 м после вылета из ствола;
Подходит для снарядов: — M107, M549, M795 и многих других.

Также применяется в орудиях калибра 105 мм — М101, М102, М119

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа. Для установки взрывателя:

на ударное действие необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ». (положение SQ – Super Quick) является положением по умолчанию. Проверьте, чтобы индикатор взрывателя указывал на SQ);
на ударное действие с задержкой: необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «DELAY».

Предупреждение:
Сильный дождь может привести к преждевременному срабатыванию взрывателя при выстреле.

Стрельба на низких углах возвышения ствола орудия с установкой взрывателя на задержку DELAY может привести к неразрыву снаряда.

Стрельба при мортирных углах (угол возвышения более 750) может привести к неразрыву снаряда.

Хранение во влажных помещениях (блиндаж) вызывает намокание и приведет к неразрыву. Взрыватели, которые уже намокли, подлежат «просушке» и возвращаются в рабочее состояние.

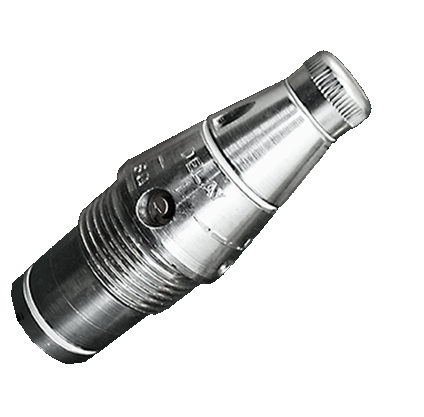

Взрыватель ударного действия М72B1А, мгновенного действия, инерционного действия и действия с замедлением, которое регулируется путем поворота крана и навинчивания (свинчивания) колпачка.

• Масса взрывателя: 420 г;
• Длина взрывателя (полная): 10,57 см;
• Длина запала, входящего в снаряд: 4,68 см;

Для приведения в боевое положение:

• Необходимая скорость вращения: 3100 об/мин;
• Защита от падения с высоты: 1,75 м;
• Защита: герметичный, водонепроницаемый;
• Активация взрывателя: 10 м после выхода из канала ствола;
• Время задержки: от 0,027 до 0,063 с;
• Температурный диапазон использования: от -40°C до +50°C;
• Срок хранения: 15 лет.

• Установка взрывателя на осколочное действие: стрелка крана находится в положении (направлена) на отметку «SQ», колпачок свинчен.
• Установка взрывателя на фугасное действие: стрелка крана находится в положении, направлена на отметку «SQ», колпачок навинчен.
• Установка взрывателя на замедленное действие: стрелка крана находится в положении, направлена на отметку «Delay«, колпачок навинчен.

Установка крана осуществляется с помощью специального ключа.

Защита от падения с высоты: — 1,75 м
Герметичный, водонепроницаемый
Запрещается использовать со свинченным колпачком во время дождя.

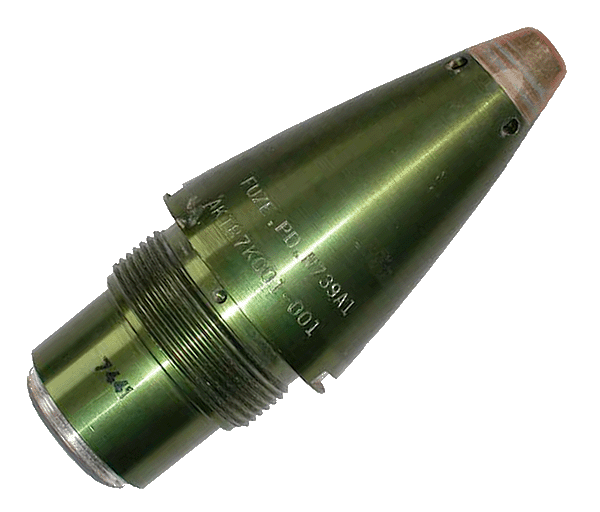

Взрыватель ударного действия М739/М739А1 — это современный взрыватель, разработанный для осколочно-фугасных артиллерийских снарядов. Основные характеристики:

• Тип: ударный взрыватель мгновенного действия с возможностью задержки.
• Регулируется на два режима: мгновенное действие (SQ — Super Quick) и действие с задержкой (DELAY).
• Используется для обеспечения максимального поражения целей, как при касательном попадании, так и с задержкой для проникновения в укрытия.

Особенности:

• Мгновенное действие срабатывает при контакте с поверхностью, что обеспечивает эффективное поражение открытых целей.
• Функция задержки позволяет взрывателю срабатывать через небольшое время после контакта, что улучшает результаты при воздействии на укреплённые объекты или заглублённые цели.
• Герметичность и водонепроницаемость делают его пригодным для использования в неблагоприятных условиях.
• Взводится при вращении снаряда после выстрела, обеспечивая безопасную транспортировку и установку.

М739/М739А1 широко используется для снарядов калибра 155 мм и применяется в современной артиллерии для достижения высокой точности и эффективности поражения различных целей.

• Масса взрывателя: 680 г;
• Длина взрывателя (полная): 15,2 см;
• Видимая длина: 9,55 см;

• Особенности:

  • Мгновенное действие срабатывает при контакте с поверхностью, что обеспечивает эффективное поражение открытых целей.
  • Функция задержки позволяет взрывателю срабатывать через небольшое время после контакта, что улучшает результаты при воздействии на укреплённые объекты или заглублённые цели.
  • Герметичность и водонепроницаемость делают его пригодным для использования в неблагоприятных условиях.
  • Взводится при вращении снаряда после выстрела, обеспечивая безопасную транспортировку и установку.

Установка взрывателя:
Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа.
Для установки взрывателя:

На ударное действие необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ». (положение SQ – Super Quick) является положением по умолчанию. Проверьте, чтобы указатель взрывателя показывал на SQ);
На ударное действие с задержкой: необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «DELAY».

Защита от падения с высоты: — 1,75 м
Герметичный, водонепроницаемый
Не использовать во время сильного дождя.

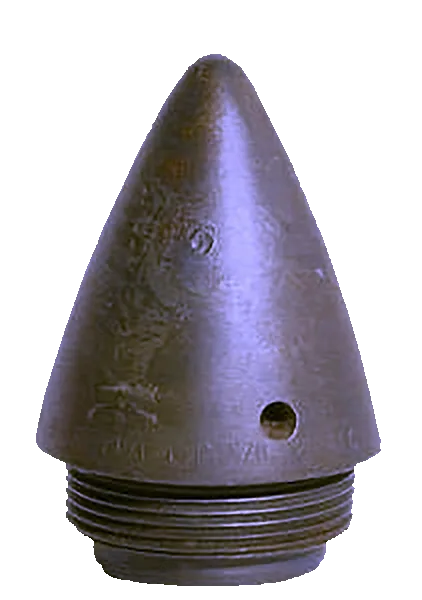

Взрыватель ударного действия с инерционной системой взведения М78 (М78А1) используется с бетонобойными снарядами калибра от 75 мм до 280 мм, кроме 175 мм.

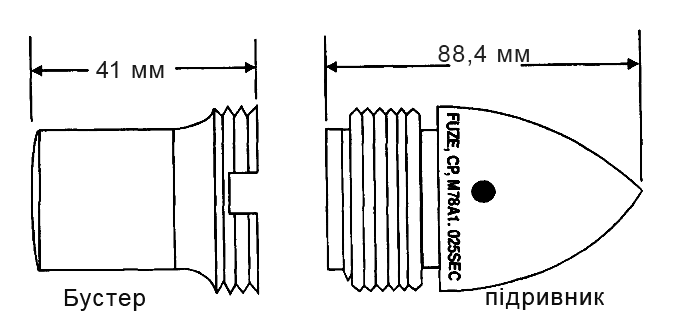

Взрыватель М78 (М78А1) состоит из двух частей — непосредственно взрывателя и усилителя (бустера) М25, которые являются отдельными частями, но поставляются и упакованы вместе. М25 разработан специально для взрывателей серии М78 и не может использоваться с другими взрывателями.

Взрыватели М78 (М78А1) бывают двух типов: без задержки (для использования по целям, расположенным на плоскости) и с задержкой 0,025 секунды (для использования по бетонным целям).

Взрыватели М78 (М78А1) мгновенного ударного действия без задержки имеют носовую часть, окрашенную в белый цвет, шириной около 2,5 см от наконечника.
Взрыватель имеет прочный корпус из закалённой стали с овальным носом. Корпус взрывателя содержит ударник и плунжерный механизм задержки инерционного типа с детонатором. Плунжер задержки блокируется двумя пружинными пальцами.

Функционирование:
После выстрела сила инерции освобождает штифт из замка. Когда скорость вращения снаряда увеличивается, центробежная сила выбивает два штифта поршня плунжера задержки в головке детонатора, тем самым взводя плунжер задержки.
Одновременно центробежная сила вытягивает стопорный штифт, позволяя ротору (движку) повернуть шарнирный штифт до тех пор, пока детонатор не будет совмещён с отверстием воспламенения в верхней крышке заряда.
Ротор (движок) фиксируется в активном положении с помощью центробежного фиксатора на дальнейшей траектории полёта. При ударе плунжер задержки по инерции двигается вперёд к боёк и инициирует взрыв.

• Масса взрывателя: 907 г;
• Длина взрывателя (полная): 7,62 см;
• Видимая длина: 5,08 см.

Установка взрывателя:
Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа.
Для установки взрывателя:
на ударное действие, необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ». (положение SQ – Super Quick является положением по умолчанию. Убедитесь, что указатель взрывателя показывает на SQ);
На ударное действие с задержкой: необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «DELAY».

M841 — южноафриканский осколочно-фугасный (HE) взрыватель ударного действия (PD), с настройкой на осколочное (SQ) или замедленное действие (Delay).

Основные характеристики:

• Тип: ударный взрыватель с возможностью регулировки между мгновенным (SQ — Super Quick) и замедленным (DELAY) действиями.
• Применяется для достижения максимального поражения целей, как на открытой местности, так и для проникновения в укреплённые объекты.

Особенности:

• Мгновенное действие (SQ): Срабатывает при контакте с целью, что обеспечивает эффективное поражение открытых целей.
• Задержка (DELAY): Позволяет взрывателю сработать с небольшим замедлением после удара, что увеличивает эффективность против укреплённых целей или заглубленных объектов.
• Герметичность и водонепроницаемость делают его пригодным для использования в сложных погодных условиях.

М841/М841А1 широко используется в современных артиллерийских снарядах и применяется для поражения различных целей с высокой точностью и эффективностью.

• Масса взрывателя: 683 г;
• Длина взрывателя (полная): 15,4 см;
• Видимая длина: 9,6 см;

Задержка на замедленном действии составляет 0,05 с.

Герметичный, водонепроницаемый.

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа.

Для установки взрывателя:

На ударное действие, положение SQ — (Super Quick) является положением по умолчанию. Убедитесь, что указатель взрывателя показывает на SQ. Если он смещён, необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ»;
На ударное действие с задержкой: необходимо переместить прорезь плунжера с помощью специального ключа или плоской отвертки в положение «DELAY».

• Защита от падения с высоты: — 1,8 м
• Герметичный, водонепроницаемый
  Не использовать во время сильного дождя.

Особенности:

Мгновенное действие (SQ): Срабатывает при контакте с целью, что обеспечивает эффективное поражение открытых целей.
Задержка (DELAY): Позволяет взрывателю сработать с небольшим замедлением после удара (0,05 сек), что увеличивает эффективность против укреплённых целей или заглубленных объектов.
Герметичность и водонепроницаемость делают его пригодным для использования в сложных погодных условиях.

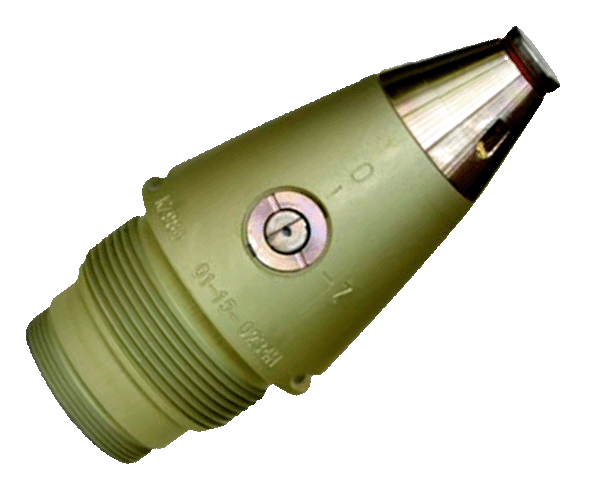

 KZ 984 — Это словацкий взрыватель осколочно-фугасного действия. KZ-984 предназначен для 155-мм снарядов типа HEER HB, HEER BB, ERFB-BT, ERFB-BB. Основные характеристики KZ 984 включают:

• Тип: ударный взрыватель мгновенного действия (PD — Point De tonating) с возможностью регулировки для замедленного действия.
• Предназначен для осколочно-фугасных и других типов боеприпасов, где важна высокая точность и надёжность срабатывания при ударе.
• Взрыватель можно настроить на два режима: мгновенное действие (Super Quick) для поражения открытых целей и действие с задержкой (Delay) для поражения укрытых целей или объектов.

Особенности:

• Герметичность и водонепроницаемость делают его пригодным для использования в любых погодных условиях.
• Защищён от падений с небольшой высоты, что снижает риск случайного срабатывания.
• Ударный механизм срабатывает при контакте с поверхностью, обеспечивая детонацию заряда.

Взрыватель ударного действия с усилителем детонатора и предохранительным механизмом. Взрыватель можно установить на ударное действие и действие с задержкой 0,04 – 0,09 с.

Взрыватель ввинчивается в головное гнездо снаряда и зажимается с помощью ключа.

Для установки взрывателя:

• на ударное действие, положение «О» – Open является положением по умолчанию, необходимо проверить, чтобы указатель взрывателя показывал на «О». Если это не так, нужно перевести прорезь плунжера с помощью ключа или плоской отвертки в положение «О»;
• на ударное действие с задержкой: нужно перевести прорезь плунжера с помощью специального ключа или плоской отвертки в положение «Z» – закрыто.

Запрещается эксплуатация с повреждённой носовой частью.

• Герметичность и водонепроницаемость делают его пригодным для использования в любых погодных условиях за исключением сильного дождя.
• Защищён от падений с небольшой высоты, что снижает риск случайного срабатывания.
• Ударный механизм срабатывает при контакте с поверхностью, обеспечивая детонацию заряда.

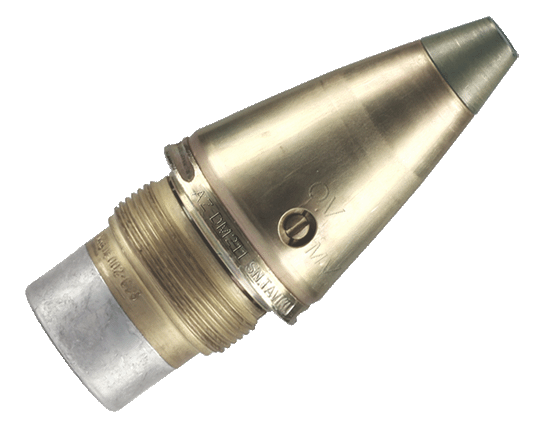

Взрыватель DM211 — норвежский,  вариант взрывателя М557, используется на орудиях калибра 155 мм и 203 мм. В отличие от взрывателя М557, у него отсутствуют проблемы при установке на замедленное действие и при мортирной стрельбе (не происходит неразрывов). Взрыватель взводится на расстоянии 50 м от орудия, что гарантирует безопасность расчёта.

DM241 — немецкий вариант DM211. Основное отличие между ними заключается в том, что DM241 взводится в боевое положение на расстоянии 66 м.

Основные характеристики взрывателя DM211/DM241:

• Тип: ударный взрыватель мгновенного действия (PD — Point Detonating) с возможностью установки на замедленное действие.
• Применяется для снарядов калибра 155 мм и других артиллерийских боеприпасов, где требуется высокая точность срабатывания при контакте с целью.

Особенности:

• Мгновенное действие (Super Quick, SQ): Срабатывает при непосредственном контакте с целью, обеспечивая быстрое поражение открытых целей.
• Замедленное действие (Delay): Возможность задержки детонации, что позволяет эффективнее поражать укреплённые цели или объекты под укрытием.
• Герметичность и защита от воды делают его пригодным для использования в любых погодных условиях.
• Устойчивость к падениям с небольшой высоты для повышения безопасности при транспортировке и установке.

DM211/DM241 широко используется в современной артиллерии, обеспечивая высокую эффективность при различных условиях боевого применения.

• Масса взрывателя: 988 г;
• Длина взрывателя (полная): 15,2 см;
• Видимая длина: 9,6 см;
• Активация взрывателя после вылета из ствола: 50 м (DM211), 66 м (DM241).

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа.

• Для ударного действия положение OV является положением по умолчанию. Убедитесь, что указатель взрывателя показывает на OV. Если нет, необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «OV»;

• Для ударного действия с задержкой необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «MV».

Это аналог взрывателя М557, с одинаковой массой и баллистикой.

В взрывателях DM211, DM241 отсутствуют проблемы с отсыреванием, в отличие от взрывателя М557. Также их разрешено использовать в дождь (кроме сильного ливня).

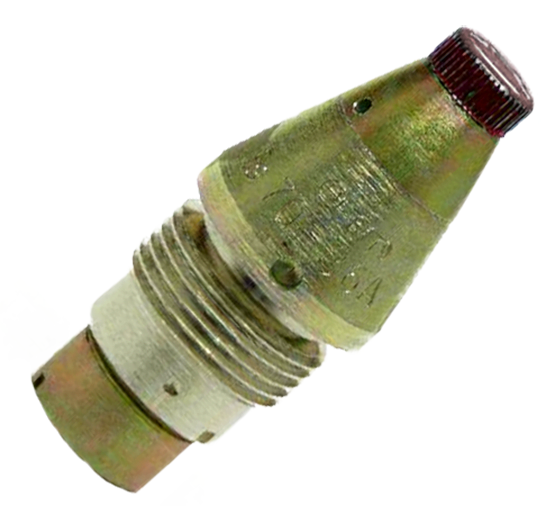

Взрыватель ударного действия КТА 7962, аналог РГМ-2, с адаптированным посадочным местом под стандарты НАТО.

Ударный взрыватель, осколочного и фугасного действия

• Цвет: металл;
• Материал: металлический корпус;
• Общая длина: 9,7 см;
• Видимая длина: 5,16 см;
• Вес: 0,4 кг;
• Механизм самоликвидации: отсутствует;
• Активация взрывателя после вылета из ствола: 15-30 м;
• Применяется со снарядами: KTA5912 и KTA 5834.и другими

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа.
Установка взрывателя на мгновенное действие: стрелка крана находится в положении, указывающем на отметку «О», колпачок свинчен.

Установка взрывателя на инерционное действие: стрелка крана находится в положении, указывающем на отметку «О», колпачок навинчен.

Установка взрывателя на замедленное действие: стрелка крана находится в положении, указывающем на отметку «C», колпачок навинчен.

Примечание: заводская установка взрывателя на ударное действие, стрелка крана указывает на положение «О».

Не использовать в дождь без колпачка, то есть на осколочное действие.

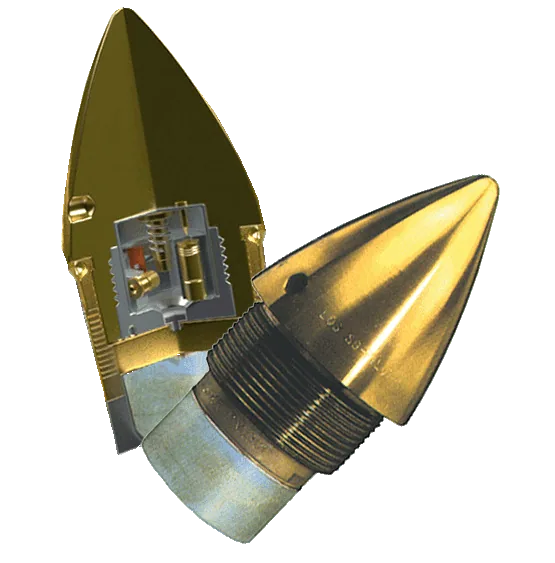

DM371 — это немецкий осколочно-фугасный (HE), стальной, бетонобойный, ударно-инерционный, точечно-детонирующий (PD) снарядный взрыватель, также известный как Wallbuster.

Корпус DM371 изготовлен из закалённой стали, что не только защищает механизм взрывателя и воспламеняющую систему, но и позволяет пробивать бетонные конструкции.

Взрыватель оснащён пиротехническим замедлителем с задержкой от 10 до 20 миллисекунд.

Надежность работы обеспечивается тем, что детонирующий механизм расположен в задней части взрывателя.

• Общая длина: 12,43 см;
• Вес: 1,14 кг;
  Установки взрывателя на разные типы действия не предусмотрены.

Ввинтить взрыватель в снаряд с помощью ключа.
Взведение взрывателя происходит в процессе выстрела при вращении со скоростью 3000 об/мин.

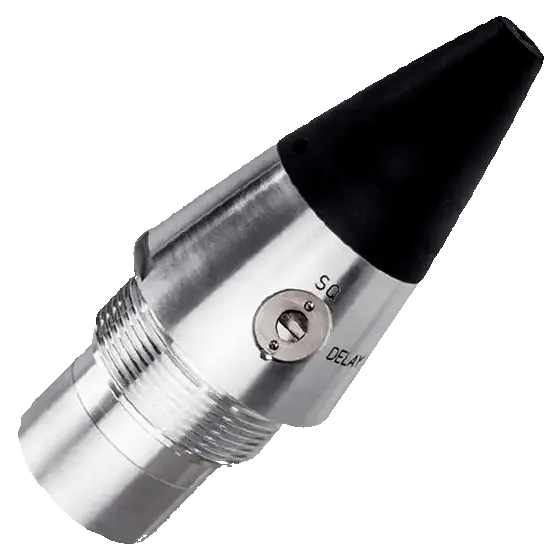

PD544 — это механический взрыватель с функциями ударного действия и ударного действия с задержкой. Он разработан для использования с осколочно-фугасными артиллерийскими снарядами калибра 105 мм и 155 мм, включая боеприпасы увеличенной дальности, для артиллерийских систем с длиной ствола 39, 45 и 52 калибра.

Взрыватель также может использоваться с 120-мм нарезными миномётами, обеспечивая полную функциональность при всех зарядах, включая заряд 0. Взведение взрывателя инициируется инерционными и вращательными силами на безопасном расстоянии от дульного среза. Ударник и детонатор SQ обеспечивают мгновенное действие при ударе. Устройство задержки удара расположено в задней части взрывателя и обеспечивает задержку срабатывания на 60 мс.

Взрыватель с функциями ударного действия и ударного действия с задержкой.

• Масса взрывателя: 595 г;
• Для взведения в боевое положение требуется скорость вращения — 2900 об/мин;
• Максимальная скорость вращения: 25000 об/мин;
• Активация взрывателя после выхода из ствола от дульного среза:
  • Для 155-мм орудий: 200 м;
  • Для 105-мм орудий: 150 м;
• Температурный диапазон использования: -46°C … +63°C.

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа.

Для установки взрывателя:

На ударное действие, положение SQ – (Super Quick) является положением по умолчанию. Убедитесь, что указатель взрывателя показывает на SQ. Если нет, то необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ»;

на ударное действие с задержкой: необходимо переместить прорезь плунжера с помощью специального ключа или плоской отвертки в положение «DELAY».

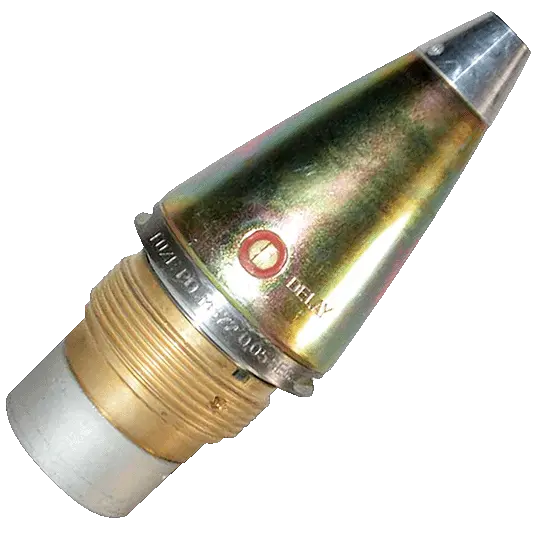

PDM572 представляет собой механический артиллерийский взрыватель с функциями ударного действия и ударного действия с задержкой. Он разработан для использования с 155-мм осколочно-фугасными артиллерийскими снарядами.

Взведение взрывателя инициируется инерционными и вращательными силами на безопасном расстоянии от дульного среза. Ударник и детонатор SQ, расположенные в носовой части взрывателя, обеспечивают мгновенное срабатывание при ударе. Устройство задержки с инерционным ударником расположено в задней части взрывателя и обеспечивает задержку срабатывания от 20 до 60 мс.

Взрыватель схож, но конструктивно лучше американского взрывателя M557. Основное отличие между M572 и M557 заключается в том, что полость M572 заполнена примерно 71 г эпоксидной смолы. Это обеспечивает общую жёсткость всей конструкции взрывателя, чтобы она могла выдерживать увеличенные силы ускорения.

Взрыватель с функциями ударного действия и ударного действия с задержкой.

• Масса взрывателя: 970 г;
• Взведение в боевое положение: через 33 м, при скорости не менее 472 м/с;
• Действие с задержкой взрыва (DELAY): 0,05 с.

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью ключа.

Для установки взрывателя:

• на ударное действие, положение SQ – (Super Quick) является положением по умолчанию. Убедитесь, что указатель взрывателя показывает на SQ. Если нет, то необходимо переместить прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ»;
• на ударное действие с задержкой: необходимо переместить прорезь плунжера с помощью специального ключа или плоской отвертки в положение «DELAY».

Усовершенствованный аналог американского взрывателя М557. Отсутствуют проблемы при мортирной стрельбе. В отличие от М557, при установке в положение DELAY срабатывание состоится. Устойчив к намоканию.

Запрещено использование в дождь.

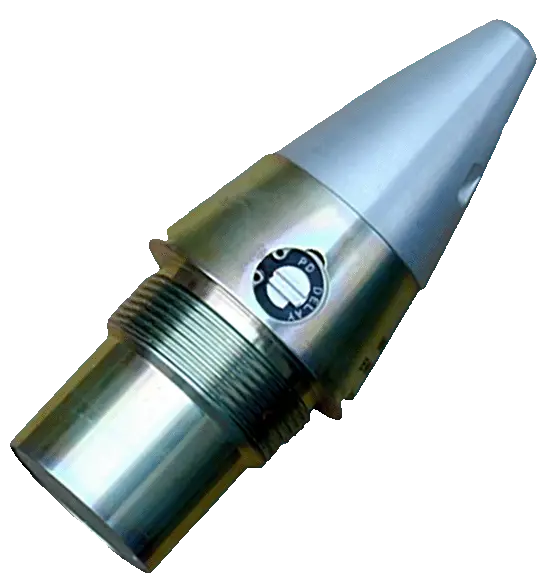

MK399 MOD 1 — это механический артиллерийский взрыватель с функциями ударного действия и ударного действия с задержкой. Он разработан для использования с 155-мм осколочно-фугасными артиллерийскими снарядами.

Взведение взрывателя инициируется инерционными и вращательными силами на безопасном расстоянии от дульного среза. Ударник и детонатор, расположенные в носовой части, обеспечивают мгновенное действие при ударе (PD). Устройство задержки с инерционным ударником находится в задней части взрывателя и обеспечивает задержку срабатывания на 0,009 с.

• Тип: Ударный взрыватель.
• Масса: Примерно 0,45 кг (450 граммов).
• Система активации: Ударная.
• Тип боеприпаса: Используется в боеприпасах калибра 155 мм.
• Рабочий механизм: Механический, с активированием при ударе.
• Температурный диапазон: от -40°C до +70°C.
• Время срабатывания: Мгновенное срабатывание при ударе, или с задержкой 0,009

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и зажимается с помощью ключа.

Для установки взрывателя:

• на ударное действие, положение (PD) является положением по умолчанию, нужно проверить, чтобы указатель взрывателя показывал на PD. Если это не так, необходимо перевести прорезь плунжера с помощью ключа или плоской отвертки в положение «PD»;
• на ударное действие с задержкой: необходимо перевести прорезь плунжера с помощью специального ключа или плоской отвертки в положение «DELAY».

Запрещено использовать во время сильного дождя.

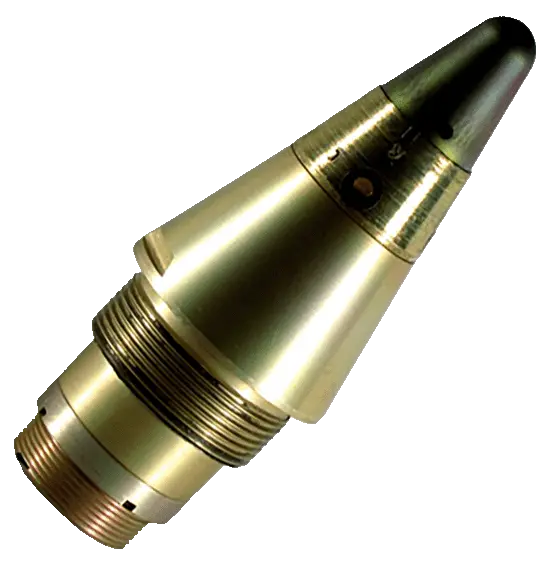

M15 UTIU — это механический артиллерийский взрыватель сербского производителя с функциями ударного действия и ударного действия с задержкой. Он разработан для использования с 155-мм осколочно-фугасными артиллерийскими снарядами.

Сведение взрывателя инициируется силами инерции и вращательными силами на безопасном расстоянии от дульного среза. Ударник и детонатор, расположенные в носовой части, обеспечивают мгновенное действие при ударе (PD). Устройство задержки с инерционным ударником расположено в задней части взрывателя и обеспечивает задержку срабатывания взрывателя на 0,02-0,05 с.

Взрыватель с функциями ударного действия и ударного действия с задержкой.

• масса взрывателя: 0,7 кг
• длина: 152,4 мм
• безопасен при падении с высоты: 3 м
• температурный диапазон: -30ºC +50ºC
• сведение в боевое положение: через 10 м, при скорости не менее 472 м/с
• действие с задержкой разрыва (DELAY): 0,02 — 0,05 с
• срок хранения: 10 лет

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и зажимается с помощью ключа.

Для установки взрывателя:

• на ударное действие, положение (SQ) является положением по умолчанию.
• на ударное действие с задержкой: необходимо перевести прорезь плунжера с помощью специального ключа или плоской отвертки в положение «DELAY».

Влагозащищенный.
Запрещено использование при сильном дожде.

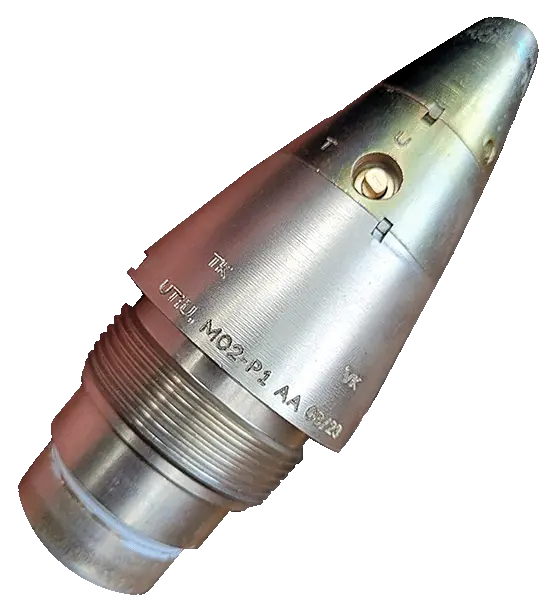

M02-P1 — ударный взрыватель (PD), мгновенного действия (SQ) и действия с задержкой (DELAY), который регулируется поворотом крана. Страна-производитель — Сербия. Предназначен для комплектования артиллерийского фугасного снаряда с отверстием (с переходником) 100 мм, 105 мм и 155 мм, с изменением резьбы на 122 мм, 130 мм и 155 мм.

Взведение взрывателя инициируется силами инерции и вращательными силами на безопасном расстоянии от дульного среза. Ударник и детонатор, расположенные в носовой части, обеспечивают мгновенное действие при ударе (PD).

Взрыватель с функциями ударного действия и ударного действия с задержкой.

• масса взрывателя: 950 г
• безопасен при падении с высоты: 3 м
• температурный диапазон: -40ºC +50ºC
• сведение в боевое положение: через 10 м
• минимальное вращение взведения: 3000 об/мин
• действие с задержкой разрыва (DELAY): 0,02 с
• срок хранения: 15 лет

Установка взрывателя:

Установка взрывателя на мгновенное действие: стрелка крана находится в положении (направлена) на отметку «T», это соответствует положению Super Quick (SQ).

Установка взрывателя на замедленное действие: стрелка крана находится в положении (направлена) на отметку «Y», это соответствует положению Delay.

Влагозащищенный.
Нельзя использовать в сильный дождь.

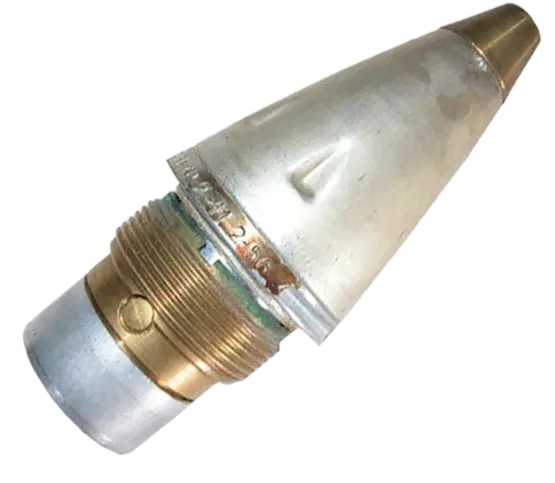

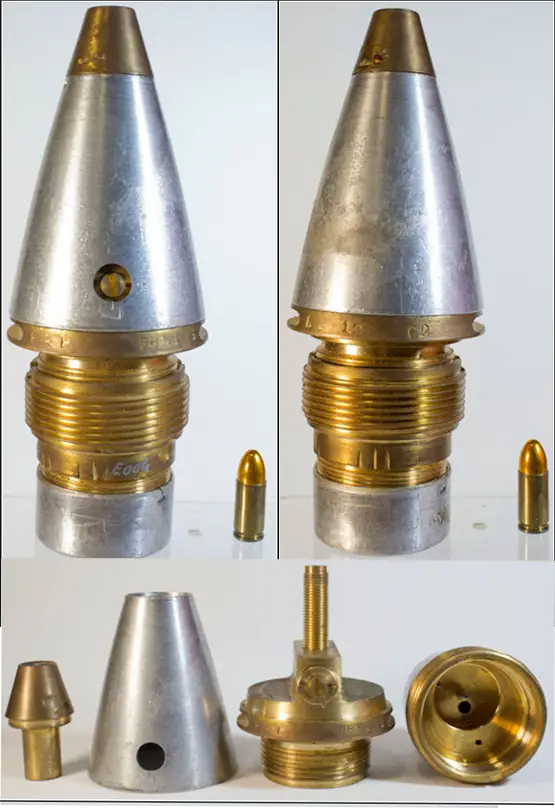

Точечный детонирующий взрыватель M51A5
Точечный взрыватель M51A5 — это селективный взрыватель с режимами сверхбыстрого действия или задержкой 0,05 секунды, предназначенный для детонации фугасных боеприпасов калибром от 75 до 105 мм.

Взрыватель M51A5 состоит из взрывателя M48A3 в сочетании с усилителем M21A4. Головная часть взрывателя включает боек, удерживаемый в положении с помощью опоры, предотвращающей активацию детонатора M24 до момента удара. Корпус взрывателя включает блок плунжера задержки M1 и узел прерывателя с установочной втулкой, позволяющей настроить или выбрать режим сверхбыстрого действия (PD) или функцию задержки.

Плунжер задержки состоит из ударника и элемента задержки M2, включающего капсюль M54, заряд черного пороха для задержки и реле M7. Головная часть взрывателя прикрепляется к корпусу с помощью вспышечной трубки, которая также удерживает лобовое стекло или обтекатель (огиву).

Обтекатель — это тонкостенная штампованная стальная деталь, придающая взрывателю аэродинамическую форму. Усилитель M21A4 состоит из латунного корпуса с внешней резьбой (2 дюйма, 12 ниток на дюйм) для установки в снаряд и внутренней резьбой (1,7 дюйма, 14 ниток на дюйм) для крепления запалов.

Алюминиевый стакан усилителя содержит тетриловую гранулу весом 340 гран, которая прикреплена к корпусу усилителя. Внутренняя конфигурация усилителя M21A4 включает эксцентриковый ротор, удерживающий детонатор M17 в неактивном положении за счет центробежных и обратных замков. При активации замки отпускаются, и ротор выравнивается с зарядом взрывателя и вспышечной трубкой, если настроен на режим сверхбыстрого действия (PD), или с зарядом плунжера задержки, если настроен на действие с задержкой.

Табличные характеристики взрывателя M51A5 (PD)

Температурные ограничения

При стрельбе

• Нижняя граница: -40°C
• Верхняя граница: +51,7°C

Для хранения

• Нижняя граница: -62°C (не более 3 дней)
• Верхняя граница: +71°C (не более 24 часов)

Компоненты взрывчатого вещества

Режим сверхбыстрого действия (SQ)

• Детонатор: M24
• Вспомогательный детонатор: M17
• Основной заряд: Тетрил
• Усилительный заряд: Тетрил

Режим с задержкой

• Плунжерный механизм задержки: M1
  • Элемент задержки: M2
  • Капсюль: M54
  • Заряд задержки: Черный порох
  • Реле: M7
• Вспомогательный детонатор: M17
• Основной заряд: Тетрил
• Усилительный заряд: Тетрил

Предостережения

• Возможность преждевременного срабатывания (подробное объяснение см. в разделе «Специфика использования»).

Инструкция по установке:
Для ударного действия (SQ):

Перевести прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ».
Положение SQ – Super Quick является стандартным (по умолчанию).
Убедитесь, что указатель взрывателя показывает на «SQ».
Для ударного действия с задержкой (DELAY):

Перевести прорезь плунжера с помощью ключа или плоской отвертки в положение «DELAY».
Примечание: Точная установка взрывателя перед использованием обязательна для обеспечения безопасности и надежной работы боеприпаса.

Рекомендовано к запрету в использовании:

Наименование боеприпасов: Взрыватель M51A5

• Партия: LOT SHX 3-24, LOT JHE 1-4
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 24.07.2024, № 785/11/691/дск
  Решение: Запретить

• Партия: LOT SXH 3-25, LOT E-FBO-1-35
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 01.08.2024, № 370/3076
  Решение: Запретить

• Партия: LOT KF MKE-231-5-1989, LOT KF MKE 200-8-1985, LOT KF MKE 209-6-86, LOT SXH-12-9-55, LOT HXP 94455, LOT KF MKE-225, LOT SHX 3-24, LOT SXG 3-24
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 12.08.2024, № 370/3202/дск
  Решение: Запретить

Наименование боеприпасов: Взрыватель MRV-U

• Партия: PDAZ-127 9153/1518
  Причина: Неисправная реактивная составляющая
  Дата распоряжения: 30.08.2024, № 370/3510/дск
  Решение: Запретить

• Партия: KF MKE 234-1-1990
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 10.09.2024, № 370/3644/дск
  Решение: Запретить

• Партия: KF MKE 229 10-1988, KF MKE 230 1-1989, KF E-FBO-1-38-11-56
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 13.09.2024, № 370/3712/дск
  Решение: Запретить

• Партия: 05-SFC
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 22.09.2024, № 370/3858/дск
  Решение: Запретить

• Партия: JA-502-202 4-51
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 23.09.2024, № 370/3880/дск
  Решение: Запретить

• Партия: MKE-217
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 25.09.2024, № 370/3912/дск
  Решение: Запретить

• Партия: WVZ-2-5-7-55
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 17.10.2024, № 370/4594/дск
  Решение: Запретить

• Партия: PRD 11-19-3-56
  Причина: Разрыв снарядов при вылете из канала ствола
  Дата распоряжения: 23.10.2024, № 370/4503/дск
  Решение: Запретить

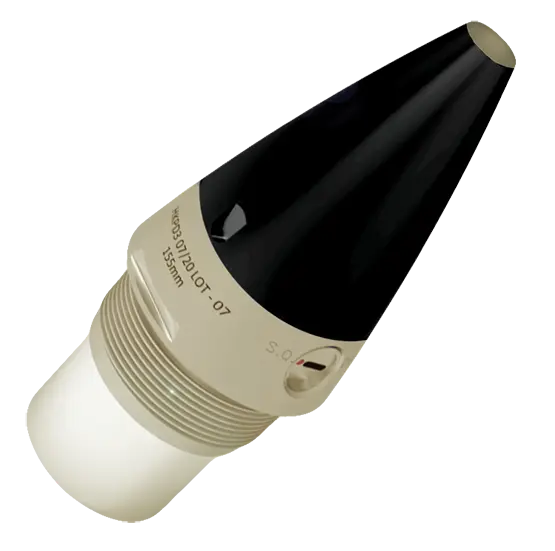

MK-PD3 – взрыватель индийского производителя HFCL Limited, мгновенного ударного действия (SQ — Super Quick) и действия с задержкой (DELAY).

Используется с снарядами калибра 105 и 155 мм. Взрыватель MK-PD3 обеспечивает эффективный подрыв взрывчатого вещества после достижения боеприпасом цели. Его можно запрограммировать на взрыв при столкновении или с задержкой после удара, что повышает универсальность использования в боевых условиях. Корпус взрывателя изготовлен из высококачественной стали, что обеспечивает его прочность и надежность при использовании с высокоскоростными снарядами даже в сложных температурных условиях.

Технические параметры

• Время действия с задержкой: 500 миллисекунд.
• Необходимая сила удара для срабатывания после взведения: ≥ 1000 g.
• Расстояние взведения после выстрела: 100 м.
• Обеспечивает безопасное использование при дульной скорости снаряда: от 180 до 1100 м/с.
• Диапазон рабочих температур: от -30°C до +55°C.
• Выдерживает давление в камере: до 440 МПа.
• Срок годности составляет не менее 15 лет при условии закрытого хранения.
• Соответствует военным стандартам MIL-STD-1316D и STANAG 4187.
• Разработан для эффективной работы при угле удара от 10° до 90°.

Взрыватель ввинчивается в головное гнездо снаряда и фиксируется с помощью ключа.

Для установки взрывателя:

– на ударное действие необходимо перевести прорезь плунжера с помощью ключа или плоской отвертки в положение «SQ». (Положение SQ – Super Quick) является положением по умолчанию. Убедитесь, что указатель взрывателя указывает на SQ);
– на ударное действие с задержкой необходимо перевести прорезь плунжера с помощью ключа или плоской отвертки в положение «DELAY».
